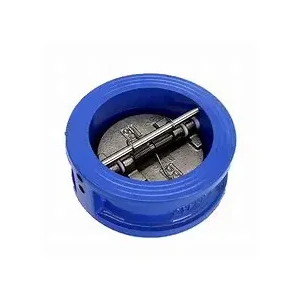

Чугунный клапан проверки бабочек

Подключение к типу пластин нашего чугуна-контрольной клапана бабочки позволяет легко установить. Он может быть плотно закреплен между двумя фланцами, экономя много пространства для установки и очень подходит для сценариев макета трубопровода с ограниченным пространством.

Структура и принцип работы

(I) Структурный дизайн

Чугунный контрольный клапан пластина в основном состоит из основных деталей, таких как корпус клапана, диск клапана, стебель клапана, пружина (оснащены некоторыми моделями). Тело клапана отличается в чугуне, обеспечивая твердую поддержку и стабильную структурную основу для всего клапана. Диск клапана является ключевым компонентом для достижения функции проверки. Его форма и структурный дизайн варьируются в зависимости от различных условий труда. Общие формы включают в себя один диск и двойной диск. Стебель клапана используется для подключения диска клапана и направления его траектории движения, чтобы гарантировать, что диск клапана перемещается точно и плавно во время открытия и закрытия. Некоторые контрольные клапаны оснащены пружинами. Функция пружины состоит в том, чтобы помочь диску клапана закрыться, улучшить герметизацию при закрытии и в определенной степени уменьшать возникновение водяного молотка.

(Ii) Рабочий механизм

Когда средняя среда течет в нормальном направлении, давление, генерируемое средством, подтолкнет диск клапана, чтобы преодолеть его собственную тяжесть и возможное сопротивление пружины, так что диск клапана вращается вокруг стебля или штифта клапана, чтобы открыть. В настоящее время среда может плавно проходить через клапан, а вся трубопроводная система находится в нормальном состоянии потока. Как только среда имеет тенденцию течь назад, обратное давление, генерируемое обратным потоком среды, и гравитация самого диска клапана приведет к быстрому вращению клапана в противоположном направлении и плотно прилегает к сиденью клапана, тем самым отрезая канал рефлюкса среды, предотвращая обратное поток среды и обеспечивая то, что среда в системе трубопровода всегда поддерживает поток в одну поток.

Технические параметры
