Как фланцевый обратный клапан повышает безопасность промышленных трубопроводов?

Что такое фланцевый обратный клапан?

Фланцевый обратный клапан — это тип автоматического клапана, предназначенный для обеспечения потока жидкости в одном направлении и предотвращения обратного потока. В клапане используются фланцевые соединения для надежной установки в промышленные трубопроводные системы. В отличие от клапанов с ручным управлением, обратные клапаны работают автоматически в зависимости от давления в системе.

Когда жидкость движется в заданном направлении, клапан открывается автоматически. При возникновении обратного потока клапан немедленно закрывается, чтобы защитить насосы, трубопроводы и оборудование от скачков давления и повреждения обратного потока.

Фланцевые соединения обеспечивают превосходные характеристики уплотнения и структурную стабильность, что делает эти клапаны идеальными для применений с высоким давлением и большим диаметром.

Как работает фланцевый обратный клапан?

Принцип работы фланцевого обратного клапана относительно прост, но очень эффективен. Клапан открывается, когда давление подаваемой жидкости превышает давление открытия. Как только поток прекращается или меняется на противоположное, внутренний диск автоматически возвращается в закрытое положение.

В разных конструкциях клапанов используются разные механизмы закрытия:

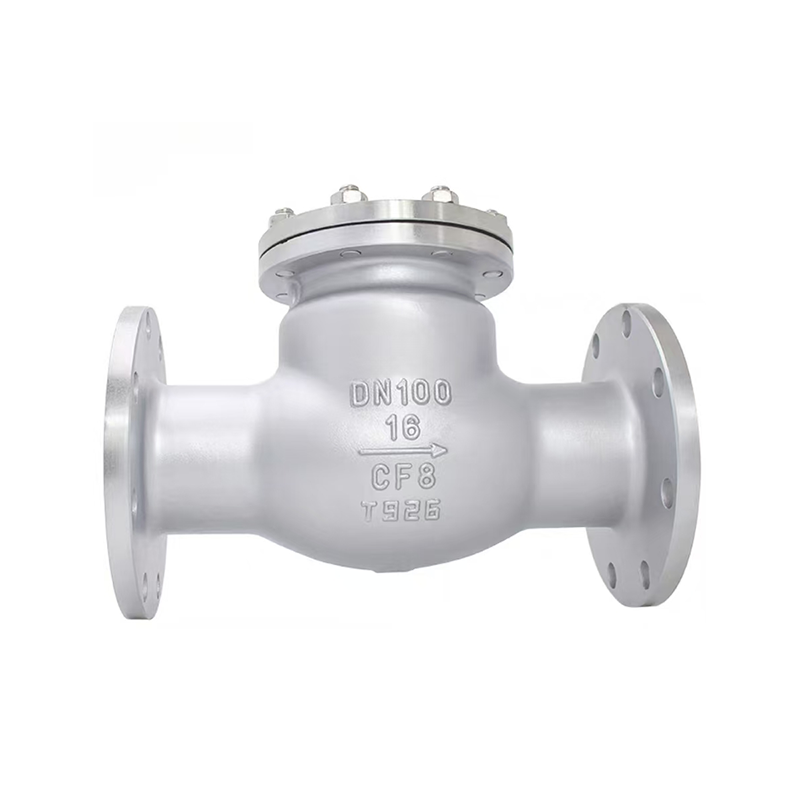

• В поворотных обратных клапанах используется шарнирный диск.
• Подъемные обратные клапаны используют вертикальное движение диска.
• В двухпластинчатых обратных клапанах используются подпружиненные пластины.
• Бесшумные обратные клапаны уменьшают эффект гидроудара.

Этот автоматический механизм помогает защитить промышленные системы от:

• Загрязнение обратного потока
• Повреждения при реверсе насоса
• Гидравлический удар
• Нестабильность давления
• Утечка трубопровода

Основные преимущества фланцевых обратных клапанов

Промышленные предприятия выбирают обратные фланцевые клапаны, поскольку они обеспечивают долгосрочные эксплуатационные преимущества.

Распространенные типы фланцевых обратных клапанов

Различные промышленные системы требуют разных конструкций обратных клапанов. Выбор правильного типа повышает производительность и надежность.

Промышленное применение

Фланцевые обратные клапаны широко используются во многих отраслях промышленности из-за их надежности и простоты автоматического управления.

• Системы водоснабжения
• Очистные сооружения
• Нефте- и газопроводы
• Нефтехимические объекты
• Электростанции
• Морские инженерные системы
• Системы циркуляции HVAC
• Промышленные насосные станции

В химической промышленности часто отдают предпочтение коррозионностойким материалам, таким как нержавеющая сталь. В системах высокого давления клапаны из углеродистой или кованой стали обычно выбираются для повышения прочности конструкции.

Как выбрать правильный клапан

Выбор правильного фланцевого обратного клапана требует тщательной оценки условий эксплуатации.

Ключевые факторы включают в себя:

• Рабочее давление
• Температура жидкости
• Размер трубопровода
• Тип носителя
• Скорость потока
• Воздействие коррозии
• Ориентация установки

Промышленные покупатели также должны проверить соответствие стандартам, таким как спецификации ANSI, API, DIN или BS, в зависимости от требований проекта.

Советы по установке и обслуживанию

Правильная установка значительно повышает производительность и срок службы клапана.

• Установите клапан в соответствии со стрелкой направления потока.
• Перед затягиванием болтов убедитесь, что фланцы выровнены.
• Избегайте чрезмерной вибрации трубопровода.
• Регулярно проверяйте уплотняемые поверхности.
• Следите за ненормальным шумом или изменениями давления.
• Очищайте внутренние компоненты во время остановок на техническое обслуживание.

Неправильная установка может привести к утечке, чрезмерному износу или выходу из строя клапана. Регулярный осмотр помогает выявить проблемы до того, как они приведут к дорогостоящему простою.

Фланцевый обратный клапан по сравнению с другими типами клапанов

Многие промышленные покупатели сравнивают обратные клапаны с задвижками или шаровыми кранами. Однако их функции различны.

Благодаря своей автоматической работе фланцевые обратные клапаны незаменимы в системах, где защита от обратного потока имеет решающее значение.

Часто задаваемые вопросы

Заключение

Фланцевые обратные клапаны являются важными компонентами промышленных трубопроводных систем. Они помогают предотвратить обратный поток, защитить оборудование, повысить эксплуатационную безопасность и снизить затраты на техническое обслуживание. Независимо от того, используется ли клапан в водоочистке, нефтегазовой, химической обработке или системах отопления, вентиляции и кондиционирования воздуха, выбор правильной конструкции и материала клапана может значительно улучшить долгосрочную производительность системы.

Клапан Шэнши Хуагонпредлагает надежные решения в области промышленной арматуры, предназначенные для требовательных применений. Если вы ищете долговечные и высокопроизводительные фланцевые обратные клапаны для своего проекта, выбор надежного производителя имеет решающее значение для долгосрочного успеха в эксплуатации.
